常规的专利挖掘方法应当从发现问题出发，形成解决问题的构思，进而在构思中挖掘出最主要的创新点，成为专利挖掘的核心，最后再围绕这一核心，形成完整的技术方案，满足专利申请的要求。本期将理论和肥皂盒专利挖掘实例结合，详细介绍了常规的挖掘步骤。

肥皂盒专利挖掘案例

第一阶段：形成发明构思。

第一步：发现问题。如图1所示的肥皂盒在日常使用时存在“从肥皂盒中流出的污水把台面弄脏”的问题。

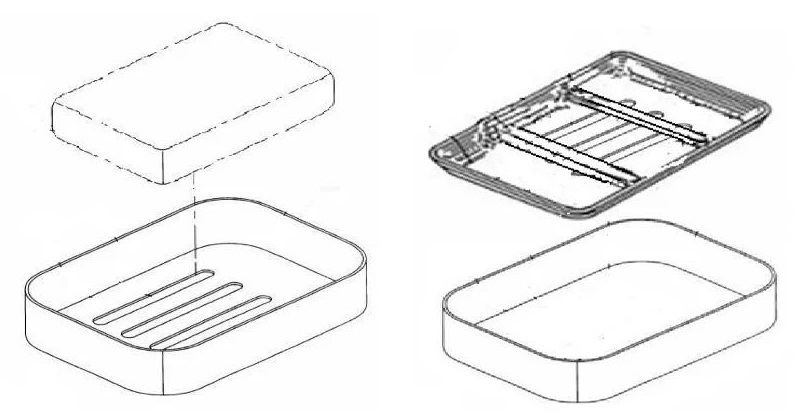

第二步：解决问题。某企业技术人员针对问题，设计出了这样一种肥皂盒，它是一种双层结构，上层用于放置肥皂的结构中具有排水槽和肋条，与肋条的上表面平行，下层结构是一个接水盒，同时，为使这种双层结构不致过高，将上层结构的四周侧壁降低。使用时，污水会经过排水槽流入接水盒中，不会直接流到台面上，一段时间之后，需要将接水盒中的污水清理干净。如图2所示。

图1存在问题的肥皂盒     图 2初步解决问题

第二阶段：挖掘创新点。

第一步：技术分析。对改进后的肥皂盒从技术功能的角度进行技术分析。

首先，为了解决最主要的污染台面的问题，设计了双层结构。

其次，在排水槽的基础上，研发人员们进一步增加了肋条，这样，在忘了清理接水盒，污水从排水槽反向溢出的情况下，还可以让肥皂暂时与污水隔离，同时使用者会发现污水的溢出，尽快清理接水盒。也就是说，研发人员通过肋条的设计，进一步强化了该肥皂盒防止泡软肥皂的功能。

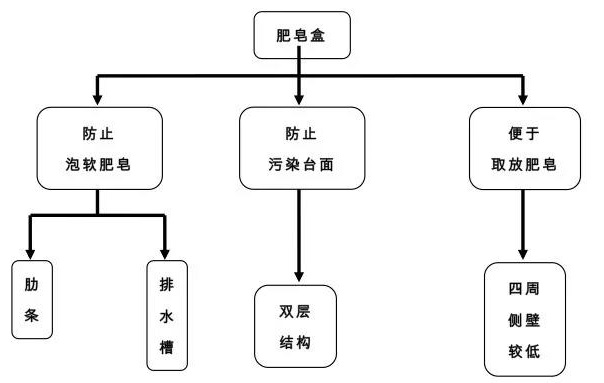

最后，研发人员通过将侧壁降低，发布使用者取拿肥皂。技术分析的具体结构如图3所示。

图3 肥皂盒技术分析示意图

第二步：确定现有技术。在技术分析基础上，对改进后的肥皂盒进行专利检索。得到两篇相关授权专利。授权的独立权利要求和主要附图分别如图4和图5所示。

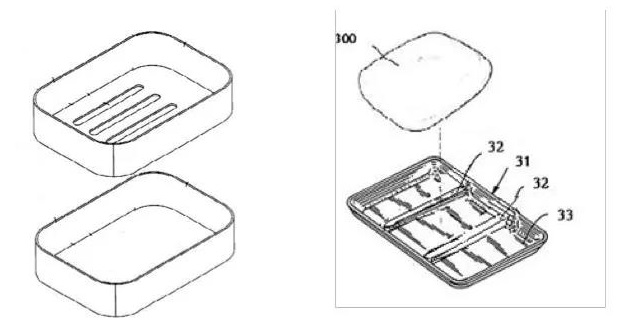

图4肥皂盒专利1             图5 肥皂盒专利2

第三步：风险判定。

首先对侵权风险进行判定。图4所示的肥皂盒专利1，权利要求的保护范围比较大，只要是采用了排水槽和双层结构的技术方案，都会落入它的保护范围，如果考虑侵权判定中的等同的情况，即使不是排水槽而是排水孔的话，也会被判定为侵权。显然某企业目前的肥皂盒采用了排水槽和双层结构，落入了其保护范围。对于图5所示的肥皂盒专利2，由于某企业的肥皂盒也采用了肋条、低侧壁的技术方案，自然也落入了其保护范围。

同时，某企业的肥皂盒相对这两个现有技术中的肥皂盒的结合，创造性的高度是较低的，很有可能会因为不具备创造性而不能获得授权。

第四步：规避设计。

针对图4所示肥皂盒专利1的技术方案，可以使用要素改变的方法，用引导污水的方法代替双层结构。即在接水装置上留出引导水定向流出的出口，采用肋条将污水与肥皂隔离。

   针对图5所示的肥皂盒专利2，它采用肋条，防止泡软肥皂，采用低侧壁，便于肥皂的取放。这种肥皂盒的问题其实比较明显，由于侧壁较低，污水很容易溢出来，同时由于肥皂都比较滑，而且一般呈椭圆形，很容易从低的侧壁上滑出来。只要能把问题解决，也就避开了这种肥皂盒的专利保护范围。把一侧的侧壁变得低一些，可以方便肥皂的取放，为了防止肥皂从低侧壁这一侧滑落，肋条设计成向开口侧隆起的形状，那么放置在其上的肥皂自然向内倾斜，不致滑落，同时，底面也就有可能采取适当的向开口侧向下倾斜的角度，底面的向外倾斜由肋条的向内倾斜加以矫正，保持肥皂放置后整体向内倾斜的效果。

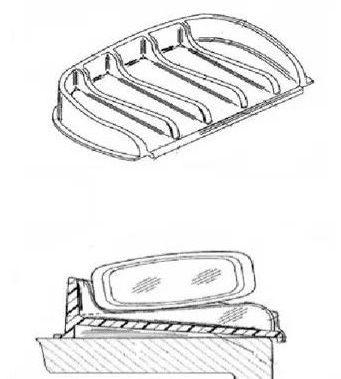

规避设计后的肥皂盒如图6所示。

图6 规避设计后的肥皂盒

针对规避设计后的技术方案，应再次进行技术分析、确定现有技术和风险判定的步骤，以确定当前技术方案没有专利侵权风险。第二次技术分析的结果如图7所示。

图7 规避设计后的肥皂盒的技术分析示意图

第五步：确定提炼创新点。通过技术分析的结果与现有技术中的肥皂盒的比较，来确定肥皂盒的创新点。

首先，一侧侧壁取消这一技术特征是现有的肥皂盒中没有的，而且在技术分析中出现了三次，也就是说单单这一个技术特征，就可以实现三种功能，显然，这一技术特征是肥皂盒最重要的创新点。第二是肋面向开口侧向上倾斜，也是现有的肥皂盒中没有的。最后一个是底面向开口侧向下倾斜。

第三阶段：形成专利申请。

第一步：撰写技术交底书。

首先是现有技术，某企业自身原先的肥皂盒是一种现有技术，确定现有技术步骤中检索到的两个肥皂盒也是现有技术。

第二是发明目的，与现有技术中存在问题，以及本发明的肥皂盒的功能相对应。

第三是本发明的技术方案，可以根据技术分析的结构进行系统阐述。

第四是创新点和技术效果，对应概括提升之后得到的发明点，以及发明点所对应的技术效果。

第二步：选择保护方式。

肥皂盒属于一种简单的结构型产品，易于逆向工程，无法保密，不适合用商业秘密来保护。所以，需要通过申请专利来对其进行保护，这是最合适的保护方式。

决定了申请专利之后，需要确定通过哪种类型的专利进行保护。结合肥皂盒的市场特点可以看出，肥皂盒属于生产、销售周期都较短的产品，需要尽快上市，所以就需要尽快获得专利权以获得实质性的保护，需要选择申请实用新型专利，在资金充足的情况下，可以选择实用新型和发明同时申请。此外，肥皂盒造型美观，有一些流线型的设计，再结合一些色彩，还可以申请外观设计专利。

第三步：撰写专利申请。根据技术交底书的内容，撰写专利申请。根据分析得出的三个创新点，可以分别申请三个专利，每个专利申请围绕一个创新点撰写权利要求。也可以将三个创新点同时写在一个专利申请中，利用独立权利要求与从属权利要求灵活运用，形成不同的保护范围。

[1]杨铁军等. 企业专利专利工作实务手册[M]. 北京: 知识产权出版社,2013: 66.
